Newsletter 09/2013 (květen) GWG test 08_DeviceN

GWG testy 08_DeviceN

Tato testovací sada obsahuje tři PDF soubory, které testují podporu resp. korektní zpracování barvových prostorů DeviceN. Pokud rip či workflow prostor DeviceN nepodporuje, nebo je chybně nastaveno, jsou barvy, definované v DeviceN jako přímé, převedeny do CMYK výtažků, takže se na obrazech objeví se znak X.

Malá odbočka: barvový prostor DeviceN je jedním z nejpoužívanějších barvových prostorů, i když to třeba ani netušíte. Jde totiž o definici obecného N kanálového barvového prostoru. Takže jeho podskupinou je prostor DeviceCMYK, tedy 4 kanálový prostor s kanály Cyan, Magenta, Yellow a Black. Což poměrně často využívá např. InDesign, který CMYK objekty, které mají jeden či více kanálů nulových (prázdných), konvertuje do DeviceN prostoru (třeba jen se 3 nebo 2 kanály). Takže pozor, v PDF dokumentu můžete narazit na barvu, která se sice lidskému myšlení zdá shodná, protože je tvořena např. dvěma výtažky C+M, ale bohužel jednou je definována jako DeviceCMYK, podruhé jako DeviceN, takže jde tedy o dva různé barvové prostory a pro většinu software jde o dvě různé barvy. Pokud tedy nějakým způsobem na ripu či ve workflow máte aktivní CMS a provádíte barevné konverze, dejte si na tyto anomálie pozor, protože by se dvě „shodné“ barvy mohly převést na dvě barvy „rozdílné“.

Primární využití DeviceN je však v definici barev, které vzniknou soutiskem výtažkových barev, např. K (nebo CMYK) s přímými barvami, např. ze vzorníku Pantone. Pomocí DeviceN se vytvářejí všechny efekty duplexů, triplexů či kvadruplexů a je jedno, zda jako kanály jsou použity výtažkové nebo přímí barvy.

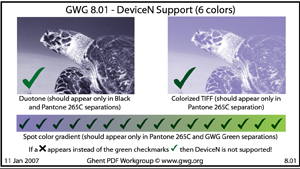

080 DeviceN support 6c

Tento PDF dokument obsahuje 2 bitmapové objekty a jeden vektorový přechod mezi dvěma přímými barvami, vše popsáno jako DeviceN.

Tento barvový prostor je zde tedy 6 kanálový, protože definuje soutisky CMYK se 2 přímými barvami – jednu ze vzorníku Pantone, druhou zákaznickou (GWG Green). Správné chování ripu či workflow musí být takové, aby se přímé barvy bez ohledu na typ vzorníku zachovaly jako přímé a nepřeváděly se do CMYK ekvivalentů. Pokud je vše v pořádku, ukáže se zelený „check“ ve výtažkové barvě. Jakmile jsou přímé barvy převedeny, což je chyba ve workflow, ukáže se X, definované ve přímé barvě Pantone.

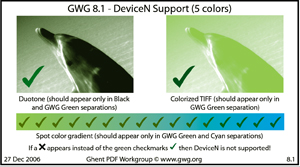

081 DeviceN support 5c

Jde o ekvivalentní dokument pro test DeviceN s 5 kanály, CMYK plus jedna přímá barva (GWG Green). Chová bitmapových objektů i přechodu (ten jde z přímé barvy GWG Green do výtažku Cyan) je shodné s předchozím případem

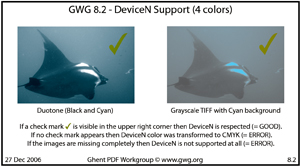

082 DeviceN support 4c

Tento PDF dokument testuje, jak je zpracována prostor DeviceN, který je však tvořen pouze čtyřmi kanály CMYK. Správné chování by mělo být, že bude zpracován jako DeviceN – chybným chováním je převod do DeviceCMYK. Správné chování je indikováno zobrazením se zeleného „checku“ v pravém horním rohu bitmapy. Pokud tam nic není, někde ve workflow nastává převod do CMYK prostoru.

Tip: V nastavení worfklow nebo ripu se zaměřte na CMS (správu barev pomocí ICC profilů) nebo na CMYK/CMYK převody, které mohou tento typ tiskových objektů ovlivnit.
