Newsletter 22/2013 (prosinec) Kalibrace pomocí Alwan Print Standardizer

Kalibrace tisku pomocí programu Alwan Print Standardizer

Kalibrace ofsetového tisku na shodu s normou ISO 12647-2 se děje nejčastěji pomocí metody kompenzačních křivek. Abyste nemuseli dělat pracné výpočty ručně, abyste mohli použít automatizované systémy měření tiskových škál, abyste mohli vyhodnocovat jednotlivé parametry tisku vzhledem k ISO normě – k tomu může posloužit software Alwan Print Standardizer.

Kdy křivky dostačují?

Metoda kalibrací pomocí kompenzačních křivek je nejjednodušší metoda, která zaručí barevně dobrou shodu s referencí pouze v případě, že jsou splněny 3 podmínky (jde o podmínky i TS/ISO 10128):
1. tiskový materiál musí být shodný s referenčním materiálem
2. koordináty CIE Lab tiskových barev musí být shodné s referencí
3. chování tiskových barev v rastru a v soutisku musí být shodné s referencí

To znamená, že dobře pokud chcete dosáhnout barevné shody s referencí Fogra39L lze kalibrovat materiály typu lesklá a matná křída, nalézt takové dávkování tiskových barev, aby jejich CIE Lab koordiáty byly v blízkosti referenčních hodnot a pracvat s AM rastrem, při kterém vznikla reference Fogar39L.
V hledání optimálních koordinátů CIE Lab vám program Alwan Pritn Standardizer příliš nepomůže. Umí sice z naměřených dat vyhodnotit CIE Lab koordináty CMYK barev a jejich soutisků, ale jen omezeně vás vede k optimální hodnotě denzity např. tím, že určuje, zda se má barva přidat nebo ubrat. Tady pomůže jen cvik, znalosti a zkušenosti tiskového instruktora.

Měření tiskových škál

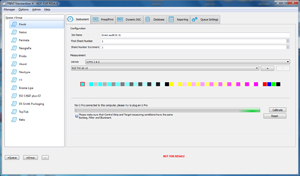

Měření tiskových škál a jejich vyhodnocování je základem práce s programu Alwan Print Standardizer. K dispozici jsou dva módy činnosti:

1. Automatický, kdy program on-line přebírá naměřené hodnoty přímo od měřících systémů na tiskovém stroji v průběhu tisku zakázky, rozumí si např. se systémy XRite IntelliTrax, EasyTrax nebo Techkon SpectroJet. Podporovány jsou všechny škály, které umí naměřit měřicí systém, přenos dat se děje přes sdílený adresář.
2. Manuální, kdy si tiskovou škálu změří operátor off-line, např. pomocí spektrálních fotometrů XRite i1 Pro, nebo eXact. Podporovány jsou škály IDEAlliance, ECI nebo Fogra, lze i nadefinovat vlastní.

Vyhodnocení shody s ISO normou

Naměření hodnoty z dané tiskové škály jsou uloženy na disk, identifikovány pro další použití a ke každé z nich je vygenerován report o naměřených parametrech, zejména o shodě s ISO normou, resp. s použitou referencí, např. Fogra39L, G7 nebo zvolený ICC profil. Vyhodnocovány jsou hodnoty CIE Lab primárních a sekundárních barev, nárůstové křivky a jejich shoda s referencí v oblasti 40 % a 80 % polí a dále také tzv. midtone-spread, neboli nerovnováha neutrálních barev ve středních tónech. Naměřené škály, které z nějakého důvodu vybočují z logické řady měření, lze z disku vymazat a pro generování kompenzačních křivek je nebrat v úvahu.

Generování kompenzačních křivek

Ze všech naměřených dat lze na ruční pokyn, nebo v automatickém módu, např. po uplynutí dané doby sběru dat (1 týden, 1 měsíc), lze naměřená data zprůměrovat a vygenerovat z nich kompenzační křivku, která upraví průběh TVI a dostane jej do shody s referencí, např. Fogra39L. Kompenzační křivky lze přepsat do ripu či do workflow u CtP, aby následné desky byly patřičně upraveny. Ale Alwan Print Standardizer je také umí exportovat do formátů různých druhů workflow, jde o všechny hlavní hráče na trhu, např. Agfa, Fuji, Harlequin, Kodak, Heidelberg, Screen, Nexus či Xeikon, Indigo nebo EFI.

Závěr

Alwan Print Standardizer uvolní manažerům kvality ruce a čas při sběru a vyhodnocování dat o tiskovém procesu. Umožní rychle změřit velké množství tiskových škál, zjistit jejich validitu a vybrat jen ty korektní pro následnou generaci kompenzačních křivek či pro jejich úpravy. Stále však potřebuje vzdělanou obsluhu, která dokáže tiskový proces dovést do shody dávkování tiskové barvy s ISO normou.
